磁翻板液位計是采用連通器原理進行工作的。

被測容器與磁翻板液位計的測量主體管組成連通器結構，容器內液體介質的液位高度與測量主體管內的液位高度相同，所以只要測得主體管內的液位情況便可知道容器內介質的液位高度。

為實現磁翻板液位計與容器的連接，可采用多種安裝方式。本文就磁翻板液位計幾種常見的安裝方式介紹如下。

一、側側安裝方式

側側安裝是*常見的一種安裝方式，適合容器外側上下端各開有一個接口的容器的安裝。

這種安裝方式一般在磁翻板液位計連接管上焊接一對連接法蘭，法蘭需要與容器上的法蘭相匹配。

磁翻板液位計在安裝時必須保持垂直；在磁翻板液位計和容器連接法蘭之間通常需要增加一只閥門，以供儀表出現故障維修或定期清洗時切斷介質通道用。

在調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主測量管內，避免浮子受到介質急速沖擊，引起測量波動。

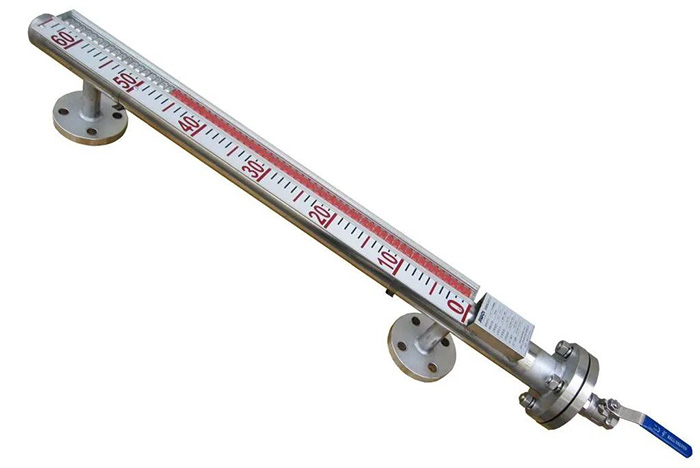

計為側裝磁翻板液位計

二、頂裝安裝方式

在實際應用中，頂裝安裝也是較為常見的一種方式。適合于地下貯槽內液位的測量，或容器不適宜側面開孔，或容器側面安裝所需周圍空間過少，或者測量的介質粘度較大，這些往往需要采用頂裝的安裝形式，或者安裝在容器的底部。

頂裝磁翻板液位計是直接安裝在容器頂部，它是通過浮球隨液面的上下浮動通過連桿帶動磁性浮球的上下移動去驅動外面的磁性指示器內的小翻片翻轉來實現液位的測量的。

在安裝時磁翻板液位計的護導管和主體管必須保持垂直；連桿必須挺直插入，不能彎曲，主體管的傾斜度必須小于3°。若安裝高度達到4到5米時，建議在兩邊增加固定拉索，以保證儀表在現場有振動的、或遭到碰撞、大風天氣等較惡劣的環境下，不會受到損壞。頂裝磁翻板液位計與罐體的連接部分一般選配DN80或DN100法蘭連接，如果覺得牢固性不夠，還可根據實際情況選配更大規格的連接法蘭。

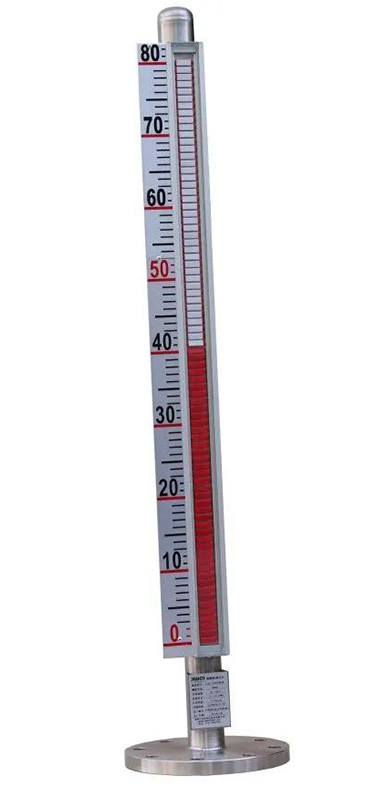

計為頂裝磁翻板液位計

三、軟管隔離安裝方式

對于一些振動較大的不適合直接安裝磁翻板液位計的場合，可采用軟管隔離的方式進行安裝。

將磁翻板液位計安裝在附近與容器相隔離的某個可靠的裝置上，然后使用軟管將磁翻板液位計的過程連接小管與容器的接口相連通，從而達到減振的目的，且不會影響磁翻板液位計的正常測量。

四、其他安裝方式

根據工況的不同，磁翻板液位計還有頂?shù)装惭b方式、側頂安裝方式等其他一些安裝方式，具體采用何種安裝方式，需根據容器的不同開口方式和容許可開口部位進行選擇。

根據用戶的實際需要，計為Flap-11系列磁翻板液位計可為用戶提供多種安裝方式的高質量的液位測量產品。計為磁翻板液位計因其所具有的高可靠性和過硬質量，在石油化工、電廠、污水處理廠等領域有著廣泛應用，深受用戶好評。

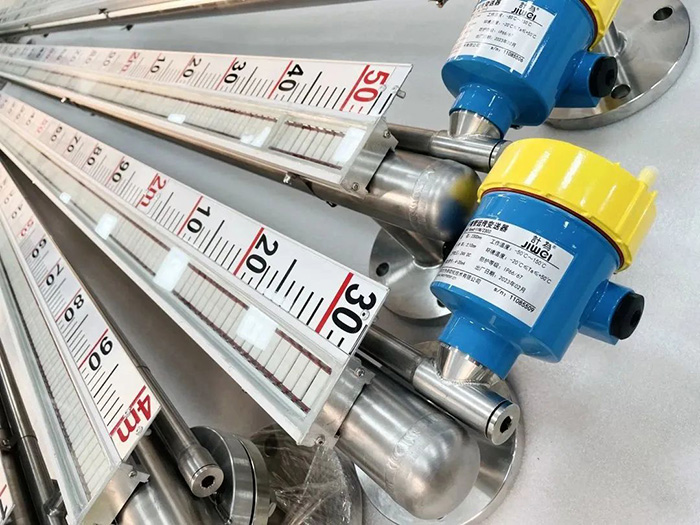

計為磁翻板液位計批量生產中
