燃?xì)饬髁坑嫷墓ぷ髟?/h1>

燃?xì)饬髁坑嬘址Q氣體腰輪流量計，主要用于對管道中氣體或液體流量進行連續或間歇測量的高精度計量儀表。它具有精度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點。燃?xì)饬髁坑嬁涩F(xiàn)場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、485通訊、4-20mA+HART、MODBUS協議等。燃?xì)饬髁坑嬘捎嬃渴?、計量轉子、計量部件組件（即內部測量元件）與計數指示組件等構成。在燃?xì)饬髁坑嫷臍んw內有一個計量室，計量室內有一對或兩對可以共軛旋轉的腰輪，在流量計殼體外面與兩個腰輪同軸安裝了一對同步齒輪，它們相互嚙合使兩個腰輪始終保持正交互相對方向旋轉運動。



一、燃?xì)饬髁坑嫻ぷ髟?/div>

燃?xì)饬髁坑嬂脵C械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。

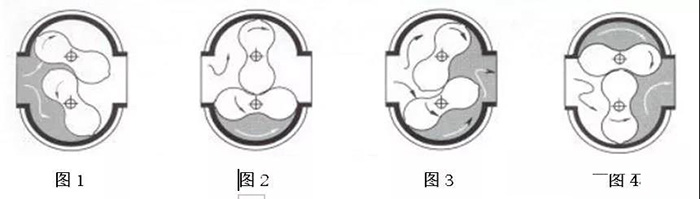

當被測流體流經流量計時，流體的動壓力使進出口間形成一個差壓而推動腰輪旋轉。當流體推動一個腰輪順時針轉動時（如圖1）與之相連另一個腰輪逆時針轉動，轉動90°后成為（圖2）狀態，腰輪受流體推動繼續轉動轉動時（圖2）,與之相連的驅動齒輪帶動軸上的腰輪逆時針轉動，轉動135°后成為（圖3）狀態，腰輪繼續轉動，腰輪旋轉360°時（圖4），有四倍于計量室有效有效容積的流體排除流量計。這樣，兩個腰輪交換驅動旋轉，隨著腰輪的轉動，流體徑有計量室不斷排出流量計。腰輪每轉一圈排出的流體體積是一個固定值，即排出流量于腰輪軸轉速成正比，通過腰輪軸及其他傳動機構，將旋轉的次數減速后傳遞到計算顯示部分。正是燃?xì)饬髁坑嫷倪@種工作原理決定了這種流量計只要計量室內部配合間隙設計、組裝合理，它就會有較高的精度和較低的起步流量，這一特性在民用正常用氣時的計量精度，有克服了其它類型流量計對居民用氣低峰時微小氣量的無能為力。



二、燃?xì)饬髁坑嫓y量原理

在管道中安放一個羅茨，兩端由軸承支承。當流體通過管道時，沖擊燃?xì)饬髁坑嬋~輪，對燃?xì)饬髁坑嫯a(chǎn)生驅動力矩，使燃?xì)饬髁坑嬁朔Σ亮睾土黧w阻力矩而產生旋轉，在一定的流量范圍內，對一定的流體介質粘度，燃?xì)饬髁坑嫷男D(zhuǎn)角度與流體速度成正比。由此，流體速度可通過其他燃?xì)饬髁坑嫷男D(zhuǎn)角度得到，從而可以計算到通過管道的流體流量。

燃?xì)饬髁坑嫷霓D(zhuǎn)速通過裝在機殼外的感應線圈來檢測。當其他燃?xì)饬髁坑嫷娜~片切割由殼體內永久磁鋼產生的磁力線時，就會引起穿感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生于流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值，同時亦將脈沖信號送入頻率電流轉換電路，將賣出信號轉換成模擬電流量，進而指示瞬時流量值。
