液體渦街流量計安裝要求
液體渦街流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。下面將一些常見工況儀表的上下游直管段長度要求總結如下：
● 同心收縮全開閥門

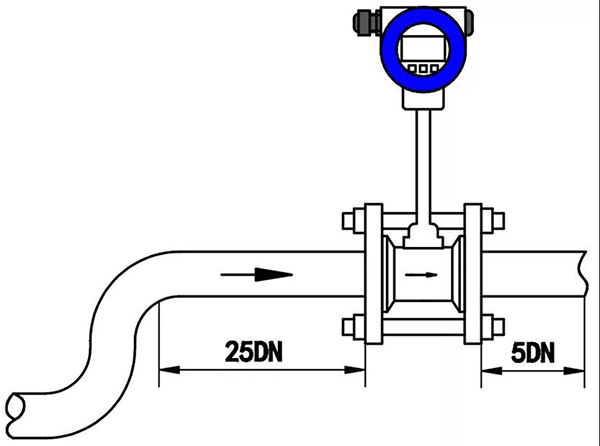

● 同一平面兩個90度彎頭

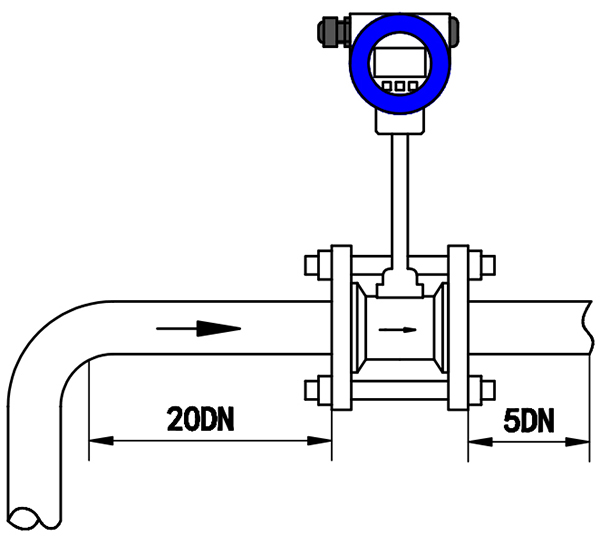

● 一個90度彎頭

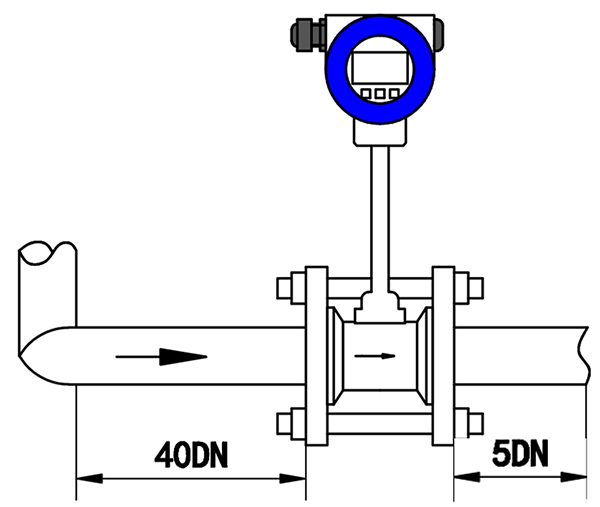

● 不同平面兩個90度彎頭
● 同心擴管
● 調節(jié)閥半開閥門（不推薦）
注：
1、DN為儀表口徑，單位mm
2、調節(jié)閥盡可能不安裝在液體渦街流量計的上游,而應安裝在液體渦街流量計的下游10D處。
法蘭卡裝式的管道安裝
（1）對法蘭與管道進行點焊定位。
（2）將流量計取下，把法蘭按要求焊接好，并清理管道內所有凸出部分。
（3）在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中，流量計的流向標應與流體方向相同，然后用螺栓緊固好。

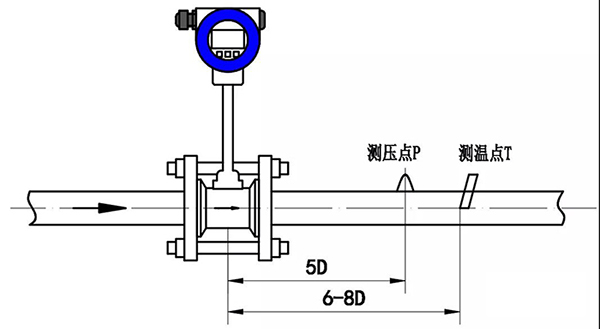

壓力變送器和Pt100安裝示意圖
注：測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處。
